Module de Young : définition, formule et valeurs pour les matériaux d’impression 3D
Le module de Young (ou module d’élasticité) indique dans quelle mesure un matériau se déforme sous contrainte avant de revenir à sa forme ou de rompre : plus il est élevé, plus le matériau est rigide. C’est la première donnée à regarder pour choisir entre PLA, ABS, nylon, résine ou un métal pour une pièce devant supporter une charge. Ce guide explique ce qu’il est, comment le calculer, son unité de mesure et donne un tableau de valeurs typiques pour les matériaux les plus utilisés en impression 3D.
Qu’est-ce que le Module de Young ?
Le module de Young, noté E, mesure la rigidité d’un matériau, c’est-à-dire sa résistance à la déformation élastique sous une force de traction ou de compression. Il doit son nom au physicien britannique Thomas Young, qui l’a décrit au début du XIXe siècle, bien que le concept ait déjà été évoqué par Leonhard Euler.
Un module de Young élevé signifie que le matériau se déforme très peu sous charge (acier, titane) ; une valeur basse signifie que le matériau s’étire facilement avant de réagir (TPU, caoutchouc). Cette propriété n’est valable que dans le domaine élastique, c’est-à-dire tant que le matériau retrouve sa forme initiale une fois la charge retirée.
Formule du Module de Young
Le module de Young se calcule par le rapport entre la contrainte appliquée et la déformation qui en résulte :
E = σ / ε
où :
- σ (contrainte) = F / A, la force appliquée (F) divisée par la section de l’éprouvette (A)
- ε (déformation) = ΔL / L₀, l’allongement (ΔL) divisé par la longueur initiale (L₀)

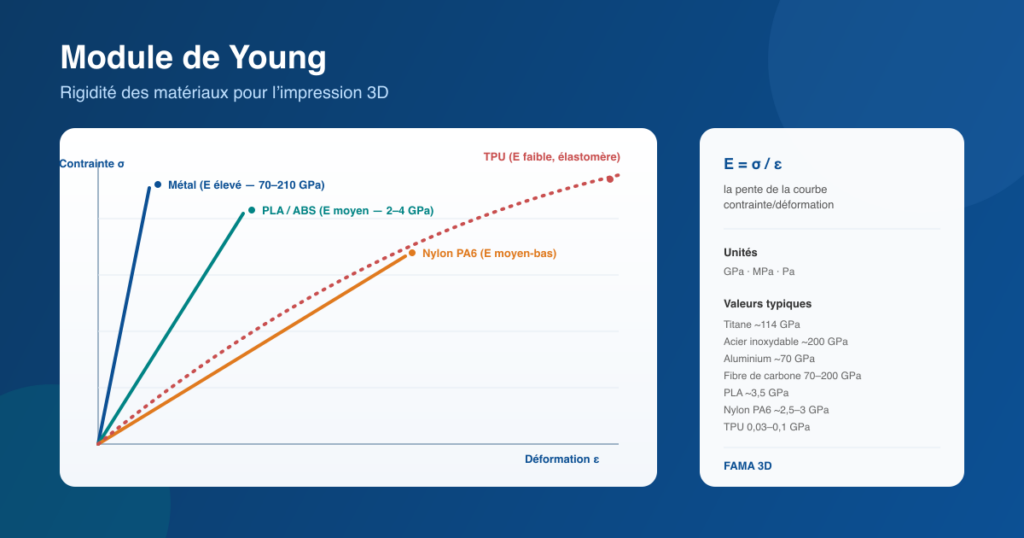

Concrètement, le module de Young correspond à la pente de la partie linéaire de la courbe contrainte-déformation obtenue lors d’un essai de traction : plus la droite est raide, plus le matériau est rigide.
Unité de Mesure du Module de Young
Puisqu’il s’agit du rapport entre une pression (σ) et un nombre sans dimension (ε), le module de Young s’exprime en pascals (Pa). Les valeurs étant très élevées pour la plupart des matériaux, on utilise plutôt ses multiples :
- MPa (mégapascal) = 10⁶ Pa — utilisé pour les matériaux plus souples, comme les élastomères
- GPa (gigapascal) = 10⁹ Pa — l’unité la plus courante pour les plastiques, composites et métaux
Dans les pays anglo-saxons, on trouve aussi le psi (pound-force per square inch) : 1 GPa équivaut à environ 145 038 psi. Un matériau avec un module de Young “autour de 100” GPa (100 000 MPa) se situe déjà dans la gamme des métaux légers, comme certains alliages de titane.
Comment Calculer le Module de Young : un Exemple
Prenons une éprouvette soumise à un essai de traction : on relève la force appliquée (F), la section (A) et l’allongement (ΔL) par rapport à la longueur initiale (L₀). Pour obtenir E :
- calculer la contrainte σ = F / A ;
- calculer la déformation ε = ΔL / L₀ ;
- diviser σ par ε dans la portion où la courbe est encore une droite (domaine élastique).
Dans la pratique industrielle, ce calcul se fait rarement à la main : les machines d’essai de traction enregistrent automatiquement la courbe contrainte-déformation et renvoient directement la valeur de E, ou l’on consulte simplement la fiche technique (TDS) du fabricant.
Module de Young Statique et Dynamique : quelle Différence ?
Le module de Young statique est mesuré par un essai de traction ou de flexion classique, avec une charge appliquée lentement. Le module de Young dynamique, lui, est obtenu par des méthodes non destructives — comme l’excitation par ultrasons ou la mesure de la fréquence de résonance de la pièce — et décrit la rigidité du matériau sous charge rapide ou vibration.
Pour les métaux, les deux valeurs sont presque identiques. Pour les matières plastiques et les polymères imprimés en 3D, en revanche, le module dynamique peut être plus élevé que le module statique, car ces matériaux ont un comportement viscoélastique : leur rigidité dépend aussi de la vitesse de sollicitation.
Tableau du Module de Young des Matériaux d’Impression 3D
Voici un tableau avec les valeurs indicatives du module de Young des matériaux les plus utilisés en impression 3D et en mécanique :
| Matériau | Module de Young (E) |
|---|---|
| PLA | ~ 2,3 – 4,1 GPa |
| ABS | ~ 1,5 – 2,9 GPa |
| PETG | ~ 1,5 – 2,2 GPa |
| Nylon (PA6 / PA12) | ~ 1,7 – 3 GPa (sec ; baisse avec l’humidité) |
| Résine SLA/DLP | ~ 1,5 – 3 GPa |
| TPU (élastomère) | ~ 0,01 – 0,1 GPa |
| Composite fibre de carbone | ~ 70 – 200 GPa |
| Bois (sens du fil) | ~ 9 – 11 GPa |
| Aluminium | ~ 69 – 72 GPa |
| Titane (Ti-6Al-4V) | ~ 110 – 114 GPa |
| Acier / Acier inoxydable | ~ 190 – 210 GPa |
| Verre | ~ 60 – 90 GPa |
| Air et gaz | négligeable / non mesurable (n’opposent pas de résistance à la traction) |
Remarque : ce sont des valeurs moyennes issues de la littérature technique. Le module de Young réel d’une pièce imprimée en 3D dépend aussi de l’orientation d’impression, du taux de remplissage et des paramètres du procédé, et peut donc s’écarter sensiblement de la valeur du matériau brut.
Module de Young du PLA
Le PLA fait partie des plastiques les plus rigides couramment imprimés en 3D, avec un module de Young compris entre 2,3 et 4,1 GPa selon la formulation et les paramètres d’impression. Il est plus rigide que l’ABS et le PETG, mais aussi plus fragile : il se déforme très peu avant de rompre, ce qui en fait un excellent choix pour des prototypes rigides, mais un mauvais choix pour des pièces devant fléchir ou absorber des chocs.
Module de Young du Nylon PA6
Le nylon PA6 sec a un module de Young d’environ 2,5 à 3 GPa, comparable à celui du PLA, mais avec une ténacité et une résistance à la fatigue bien supérieures : il se déforme davantage avant de rompre et résiste mieux aux chocs. La valeur chute toutefois de façon notable si le matériau absorbe de l’humidité, ce à quoi le PA6 est particulièrement sensible : il doit donc toujours être imprimé et séché selon les recommandations du fabricant.
Pourquoi le Module de Young est Important en Impression 3D
Connaître le module de Young d’un matériau permet de prévoir le comportement d’une pièce imprimée en 3D sous charge avant même sa fabrication : il aide à dimensionner épaisseurs et nervures, à choisir entre un matériau rigide (métal, PLA, fibre de carbone) et un matériau souple (TPU), et à éviter ruptures ou déformations excessives en service. C’est aussi une donnée essentielle pour les simulations par éléments finis (FEM), où le module d’élasticité est l’un des principaux paramètres d’entrée pour prévoir la réponse structurelle d’un composant.
Chez FAMA 3D, nous travaillons chaque jour avec des matériaux très variés — des thermoplastiques comme le nylon et l’ABS, aux résines et aux composites en fibre de carbone, jusqu’aux métaux comme l’aluminium et l’acier inoxydable — et nous aidons nos clients à choisir la rigidité la plus adaptée à leur application, en équilibrant module de Young, poids et coût.
Questions Fréquentes sur le Module de Young
Le module de Young est-il le même en traction et en compression ?
Pour la plupart des matériaux homogènes, les deux valeurs sont très proches, mais pour les pièces imprimées en 3D (surtout les polymères), elles peuvent différer à cause de l’anisotropie introduite par l’impression couche par couche.
Un module de Young élevé est-il toujours préférable ?
Non : cela dépend de l’application. Un module élevé convient aux pièces rigides et structurelles, tandis qu’un module plus faible est préférable pour des composants flexibles, des joints ou des pièces devant absorber des chocs.
Où trouver le module de Young d’un matériau spécifique ?
La source la plus fiable est la fiche technique (TDS) du fabricant du filament, de la résine ou de la poudre métallique, ou un essai de traction réalisé selon la norme ISO 527 ou ASTM D638.
