Recuit (Annealing) : définition, fonctionnement et importance pour les pièces imprimées en 3D
Le recuit (annealing en anglais) est un traitement thermique utilisé pour relâcher les tensions internes, augmenter la résistance et améliorer la stabilité mécanique d’un matériau. En métallurgie, c’est l’un des procédés les plus anciens et les plus répandus pour l’acier, l’aluminium, le cuivre et le titane. En impression 3D professionnelle, c’est une étape de post-traitement importante, aussi bien pour les pièces métalliques fabriquées en LPBF (fusion laser sur lit de poudre) que pour les pièces en nylon fabriquées en Multi Jet Fusion. Ce guide explique ce qu’est le recuit, comment il fonctionne et comment il s’applique aux matériaux que nous travaillons chez FAMA 3D : acier inoxydable, aluminium, titane et nylon PA12/PA11.
Qu’est-ce que le Recuit ?
Le recuit est un traitement thermique contrôlé au cours duquel un matériau est chauffé à une température précise, maintenu à cette température pendant une durée donnée (maintien), puis refroidi lentement, généralement dans le four lui-même. L’objectif est de relâcher les tensions internes accumulées pendant la fabrication — moulage, usinage, soudage ou, dans le cas de l’impression 3D, le dépôt couche par couche — et de permettre à la structure interne du matériau de se réorganiser dans un état plus stable et moins fragile.
Le terme vient de la métallurgie, mais le même principe — chauffer, maintenir, refroidir lentement — s’applique aussi aux plastiques utilisés en impression 3D, au verre et à plusieurs autres matériaux.
Comment Fonctionne le Recuit ?

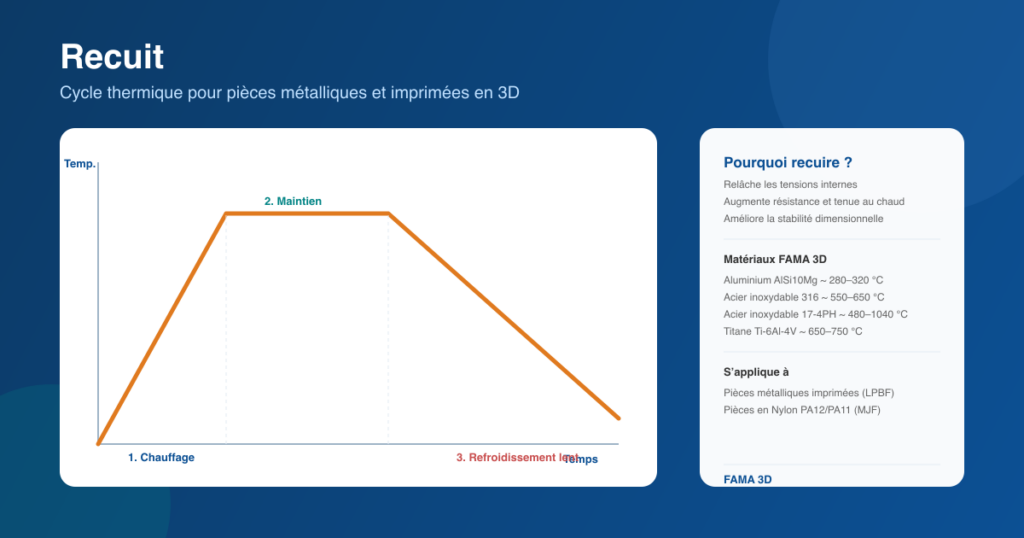

Chaque cycle de recuit suit les trois mêmes étapes :
- Chauffage : la pièce est amenée à la température cible, inférieure au point de fusion du matériau, à vitesse contrôlée pour ne pas introduire de nouvelles tensions.
- Maintien : la pièce est maintenue à cette température assez longtemps pour que la structure interne se réorganise — recristallisation et croissance des grains pour les métaux, réorganisation de la structure pour les plastiques semi-cristallins comme le Nylon.
- Refroidissement lent : la pièce est refroidie progressivement, souvent dans le four lui-même, pour éviter de réintroduire des tensions thermiques ou des déformations.
La température et la durée de maintien exactes dépendent entièrement du matériau : trop basses, le traitement a peu d’effet ; trop élevées ou trop rapides, la pièce peut se déformer, rétrécir ou se distordre.
Recuit, Trempe, Revenu et Normalisation : les Différences
Ces termes sont souvent confondus, mais désignent des traitements thermiques différents :
- Recuit : refroidissement lent et contrôlé pour assouplir le matériau et relâcher les tensions.
- Trempe (quenching) : refroidissement rapide (dans l’eau, l’huile ou l’air) utilisé pour durcir un métal, souvent suivi d’un revenu.
- Revenu (tempering) : un réchauffage ultérieur à plus basse température après la trempe, pour réduire la fragilité tout en conservant la majeure partie de la dureté acquise.
- Normalisation : proche du recuit, mais le métal est refroidi à l’air libre plutôt que dans le four, ce qui donne un grain légèrement plus dur et plus homogène.
Températures de Recuit pour les Matériaux de FAMA 3D
La température de recuit varie beaucoup selon l’alliage et le procédé. Pour les alliages métalliques que nous travaillons chez FAMA 3D en LPBF, à titre indicatif :
| Matériau (procédé) | Température de recuit de détente typique |
|---|---|
| Aluminium AlSi10Mg (LPBF) | ~ 280 – 320 °C |
| Acier inoxydable 316 (LPBF) | ~ 550 – 650 °C |
| Acier inoxydable 17-4PH / 1.4542 (LPBF) | mise en solution ~1040 °C + durcissement structural (H900) ~480 °C |
| Titane Ti-6Al-4V (LPBF) | ~ 650 – 750 °C, sous atmosphère contrôlée ou sous vide |
Ces plages sont purement indicatives : le cycle thermique exact dépend de la géométrie de la pièce, de l’épaisseur des parois et des exigences mécaniques, et doit toujours être vérifié au cas par cas.
Recuit des Pièces Métalliques Imprimées en 3D (LPBF)
Les pièces métalliques produites par fusion laser sur lit de poudre (LPBF) accumulent des tensions internes importantes couche après couche, en raison de la fusion localisée et du refroidissement rapide. Un cycle de recuit de détente, réalisé avant le retrait de la pièce du plateau de fabrication, est une pratique standard pour les métaux que nous travaillons : le titane, l’aluminium AlSi10Mg et l’acier inoxydable (316 et 17-4PH). Sans cette étape, les pièces peuvent se déformer, voire se fissurer une fois détachées du plateau.
Recuit des Pièces en Nylon Imprimées en Multi Jet Fusion
Les pièces en Nylon PA12 et PA11 fabriquées en Multi Jet Fusion sont déjà soutenues par la poudre non fusionnée pendant la fabrication, elles souffrent donc beaucoup moins du warping que les pièces FDM. Un cycle de traitement thermique contrôlé reste néanmoins utile pour relâcher les tensions résiduelles et homogénéiser les propriétés mécaniques, notamment sur les versions renforcées comme le Nylon PA12 GB (chargé en microbilles de verre). Le TPU, étant un élastomère, est rarement recuit.
Questions Fréquentes sur le Recuit
Le recuit et le revenu, est-ce la même chose ?
Non. Le recuit assouplit le matériau et relâche les tensions par un refroidissement lent ; le revenu est une étape ultérieure, à plus basse température, utilisée après la trempe pour réduire la fragilité tout en conservant la majeure partie de la dureté acquise.
Le recuit rend-il toujours une pièce plus résistante ?
Pas exactement : le recuit augmente généralement la rigidité et la tenue à la chaleur, mais pour de nombreux matériaux il réduit aussi la résistance aux chocs, la pièce devenant donc plus rigide mais parfois plus fragile. Le cycle thermique doit donc toujours être choisi en fonction de l’application finale de la pièce.
Qu’est-ce que le “simulated annealing” ?
Le simulated annealing (recuit simulé) est un algorithme d’optimisation utilisé en informatique et en machine learning, nommé ainsi car il applique un principe similaire de “refroidissement” progressif d’un processus de recherche pour se stabiliser sur une solution. Cela n’a aucun rapport avec le traitement thermique des matériaux.
Que signifie “annealing” en biologie moléculaire (PCR) ?
En PCR, “annealing” désigne l’étape où les amorces se lient (s’hybrident) à un brin d’ADN simple à une température précise — un usage différent et sans rapport du même terme, emprunté à la science des matériaux.
Besoin d’un recuit de détente pour une pièce en acier inoxydable, aluminium ou titane, ou d’un traitement thermique pour un composant en nylon PA12/PA11 ? Contactez FAMA 3D : découvrez tous les matériaux que nous travaillons et nous vous aidons à choisir le post-traitement adapté aux performances requises par votre pièce.
